動力性/經濟性/制動性測試系統

概述
技術指標
系統配置

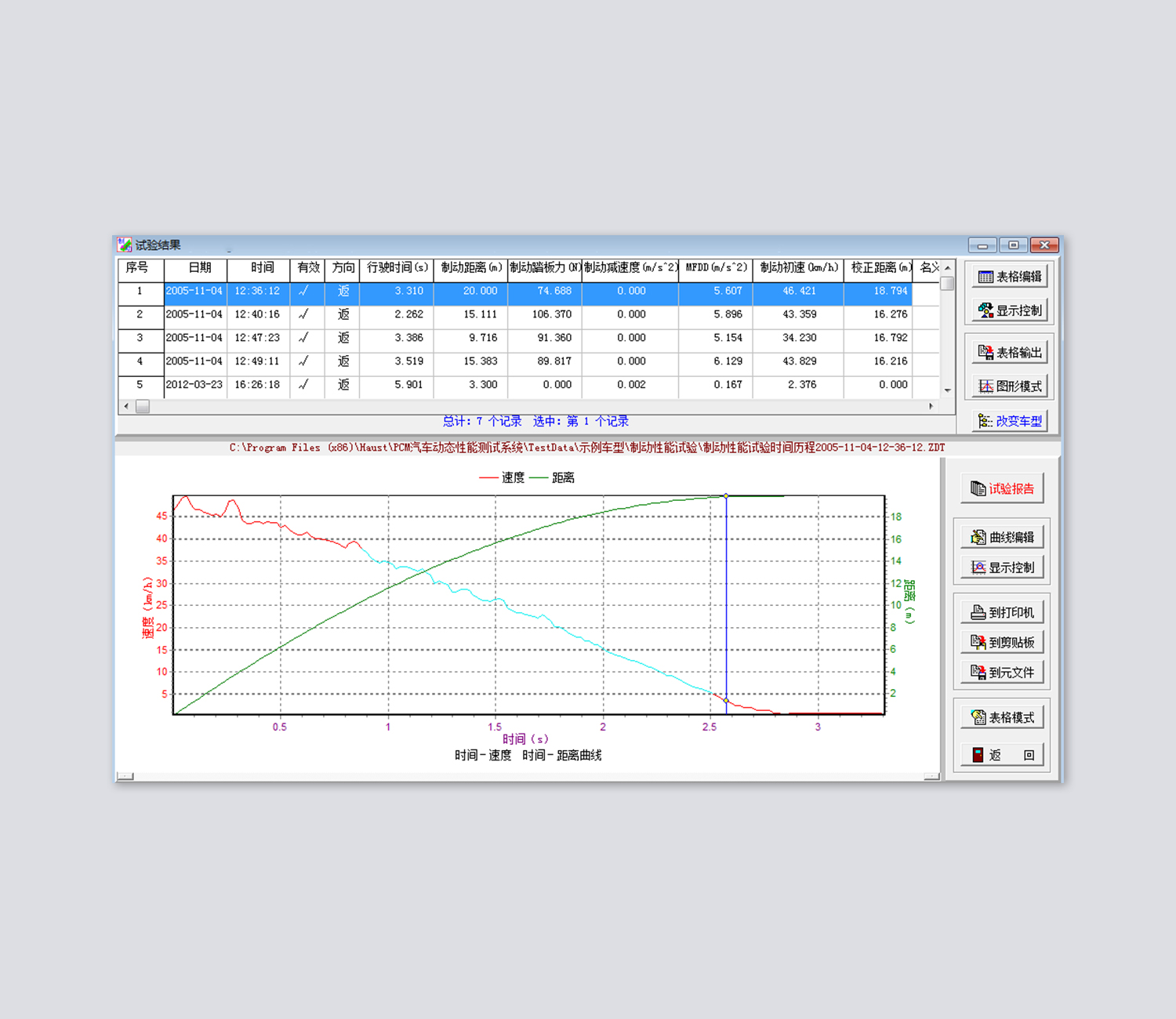

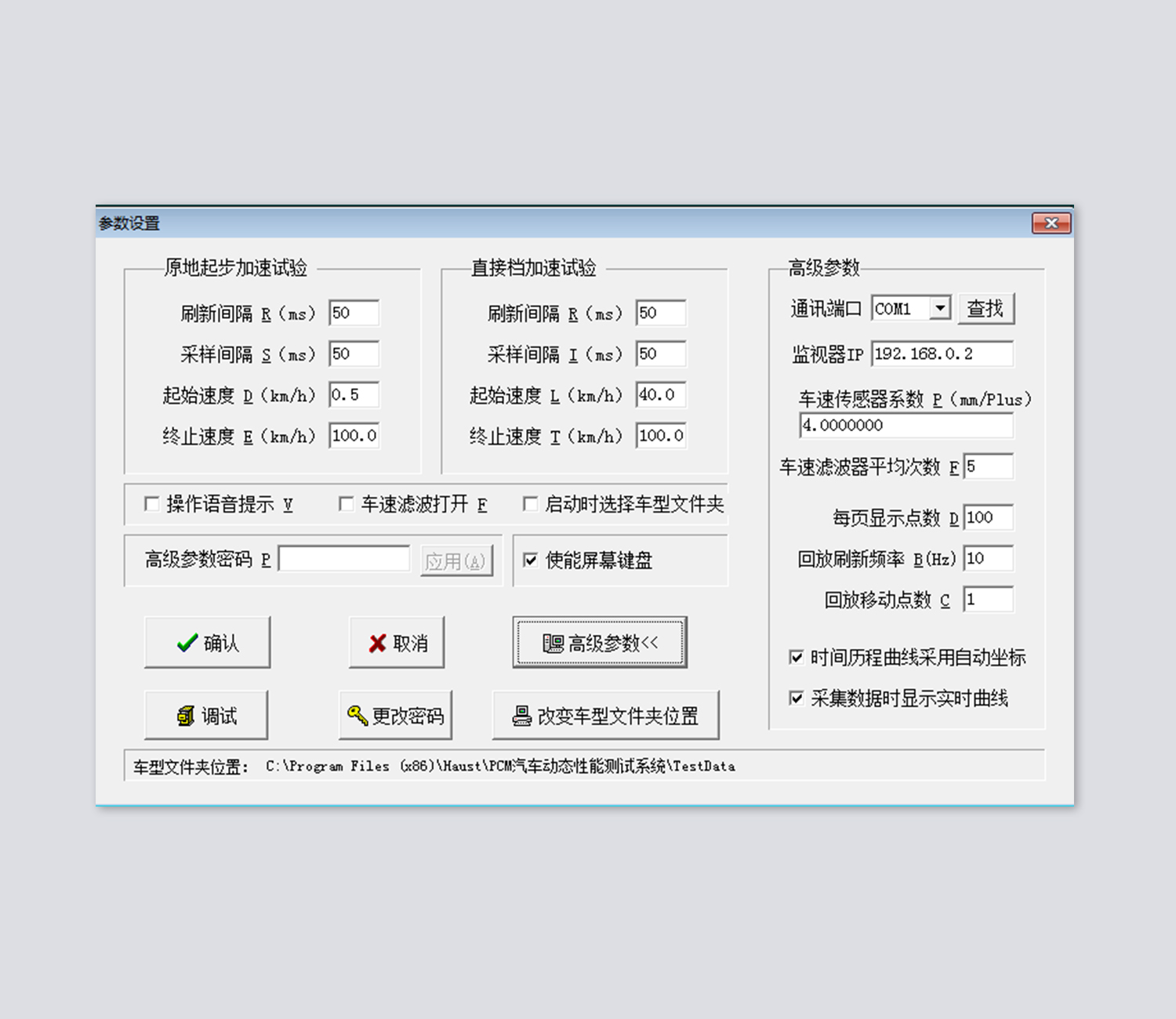

測試軟件
應用場景

　　汽車動力性、燃油（氣、電）經濟性、制動性，業界也稱之為整車基本性能或五輪儀，是機動車常見的試驗測試項目之一，適合傳統車輛和新能源汽車。動力性/經濟性/制動性測試系統有兩種試驗設備配置方案可供選擇：（1）筆記本電腦+數據采集器方案；（2）嵌入式一體機方案。
　　測量參數
　　●必測參數：車速、時間、距離、油耗、MFDD、踏板力
　　●選測參數：踏板位移、制動管路壓力、牽引力、發動機轉速

　 動力性/經濟性/制動性測試系統主要特點

　　●全中文操作：界面清晰，高對比度配色
　　●滿足國家標準：適合中國汽車測試行業
　　●高精度測速：基于FPGA的硬件等精度測速算法
　　●高效數據管理：試驗數據自動分類管理，支持快速生成試驗報告

　　●試驗操作便捷：充分考慮車載振動使用工況，一鍵式操作，支持聲音提示功能

　　試驗項目
　　動力性測試

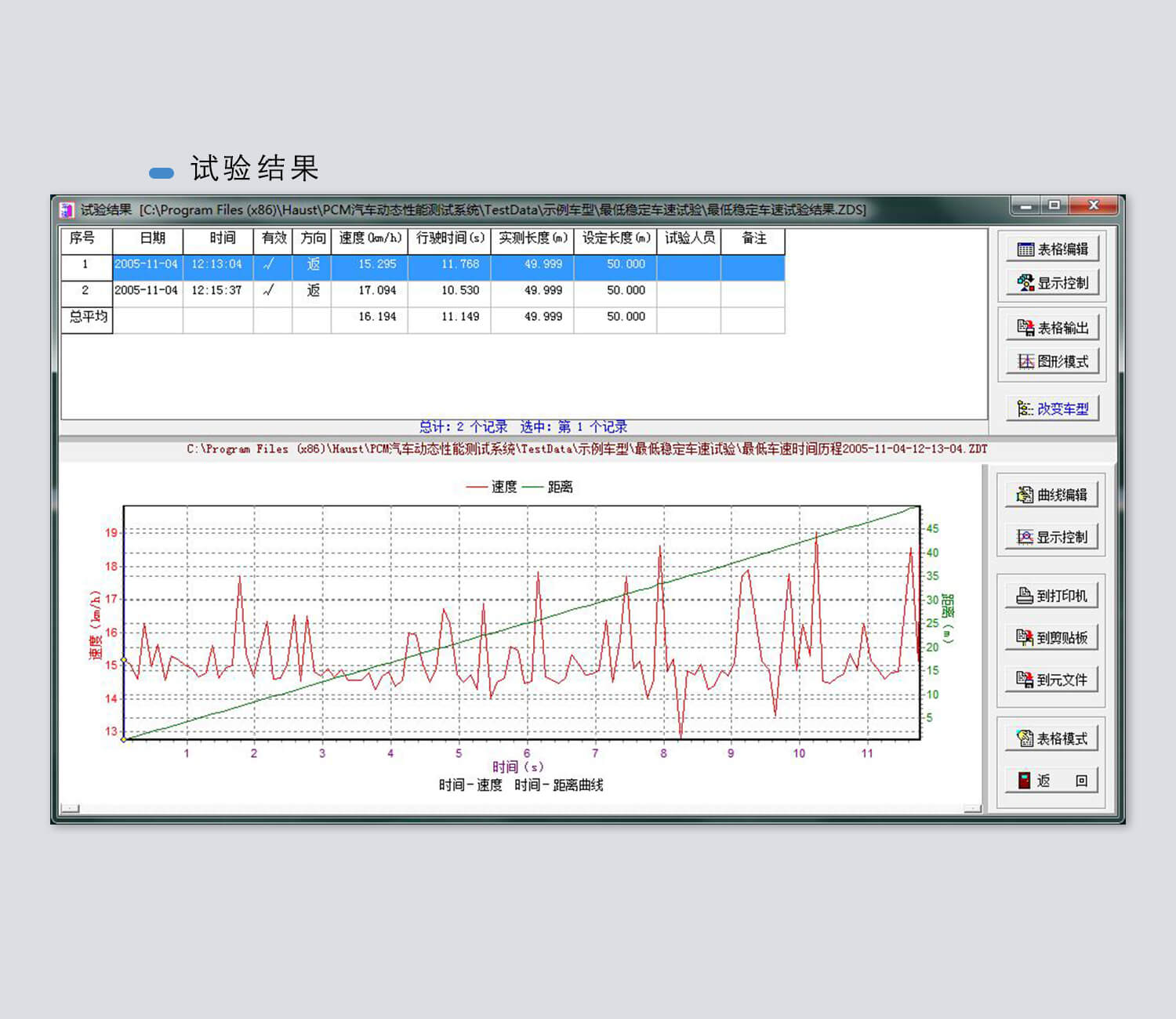

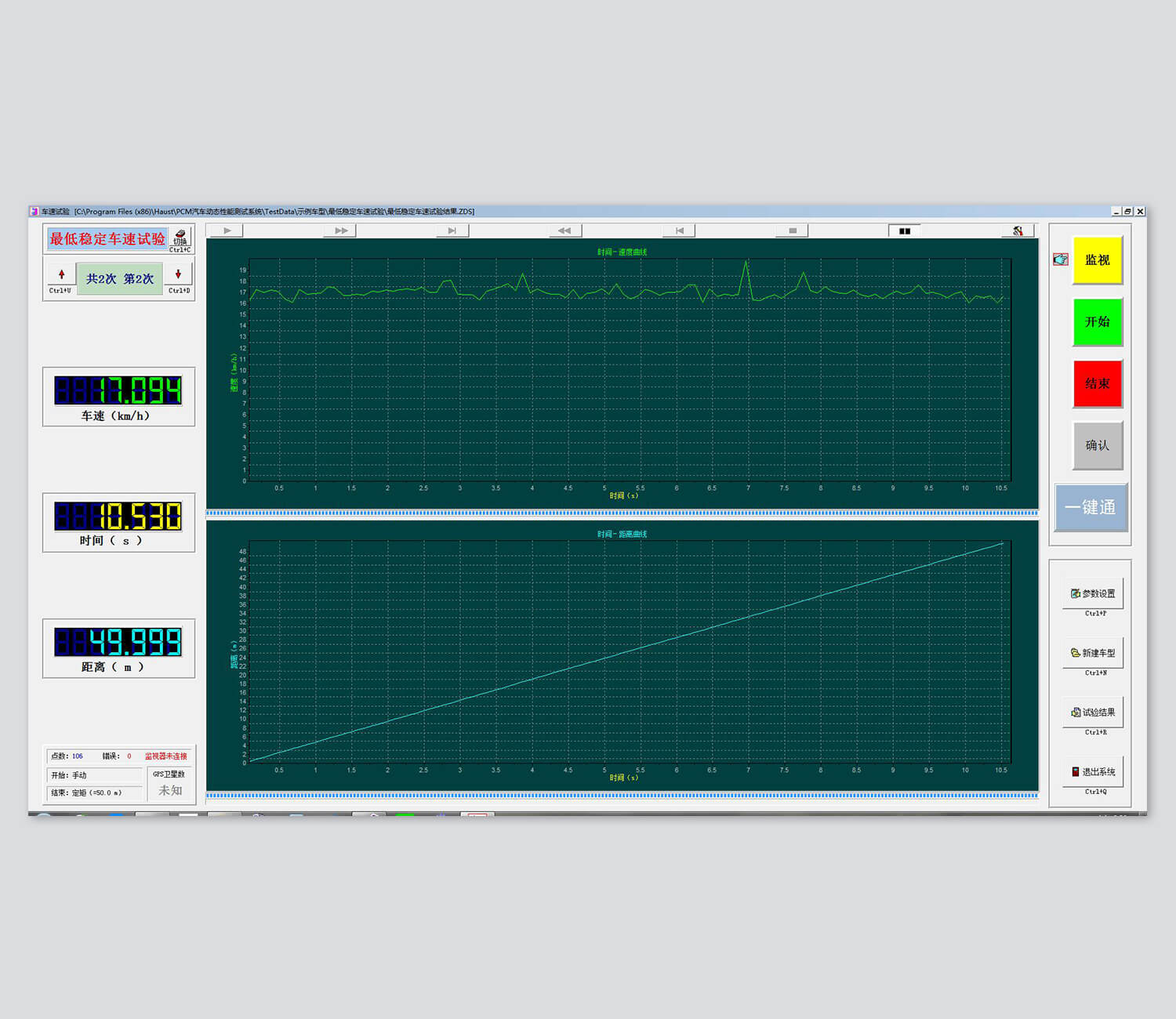

　最低穩定車速 GB/T12547-2009
　　最高車速 GB/T12544-2012

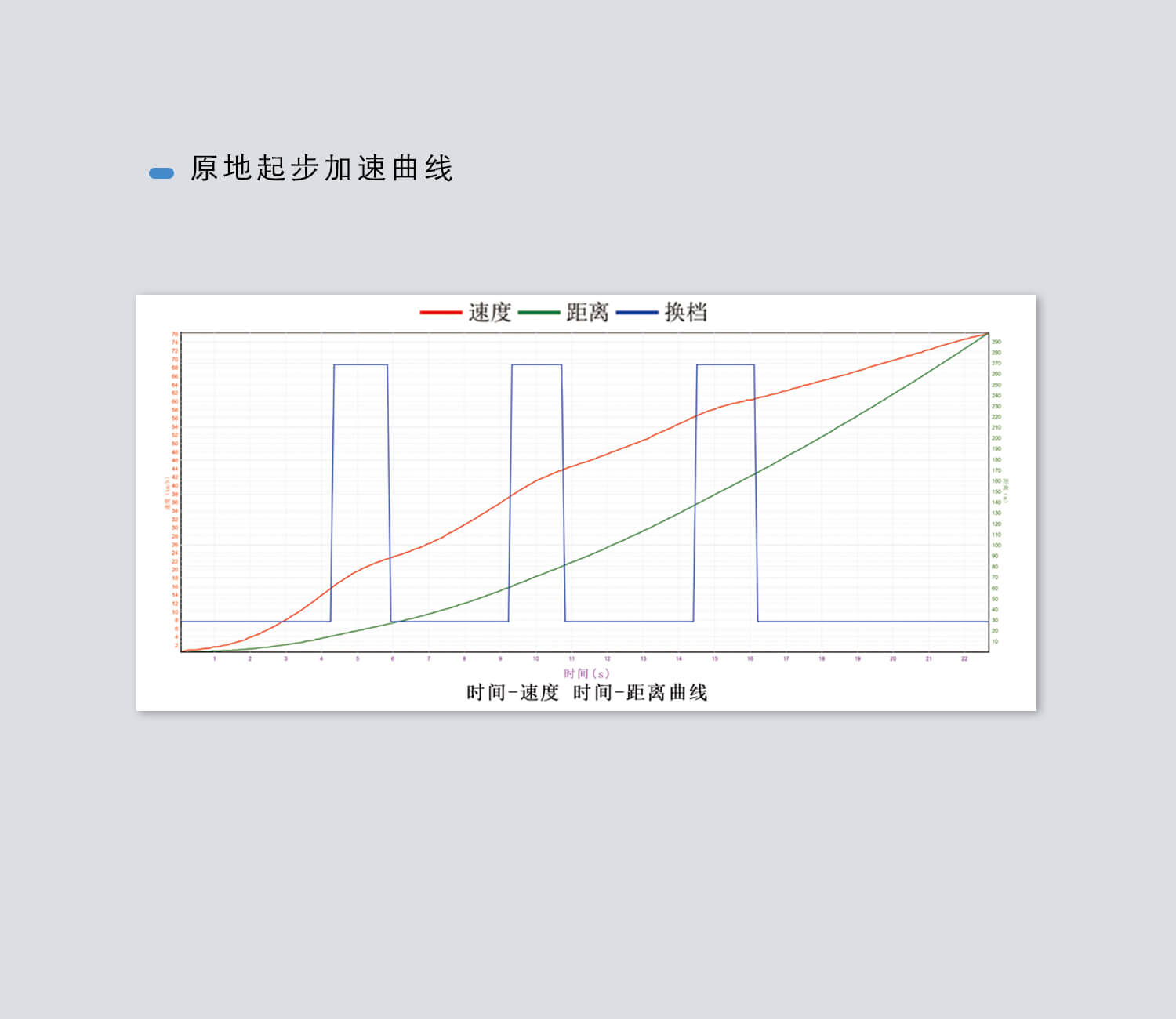

　　起步加速 GB/T12543-2009
　　直接檔加速 GB/T12543-2009
　　超越加速    GB/T12543-2009
　　爬陡坡試驗 GB/T12539-2018
　　燃油經濟性測試
　　等速油耗 GB/T12545-2008
　　加速油耗 GB/T12545-2008
　　怠速油耗 GB/T12545-2008

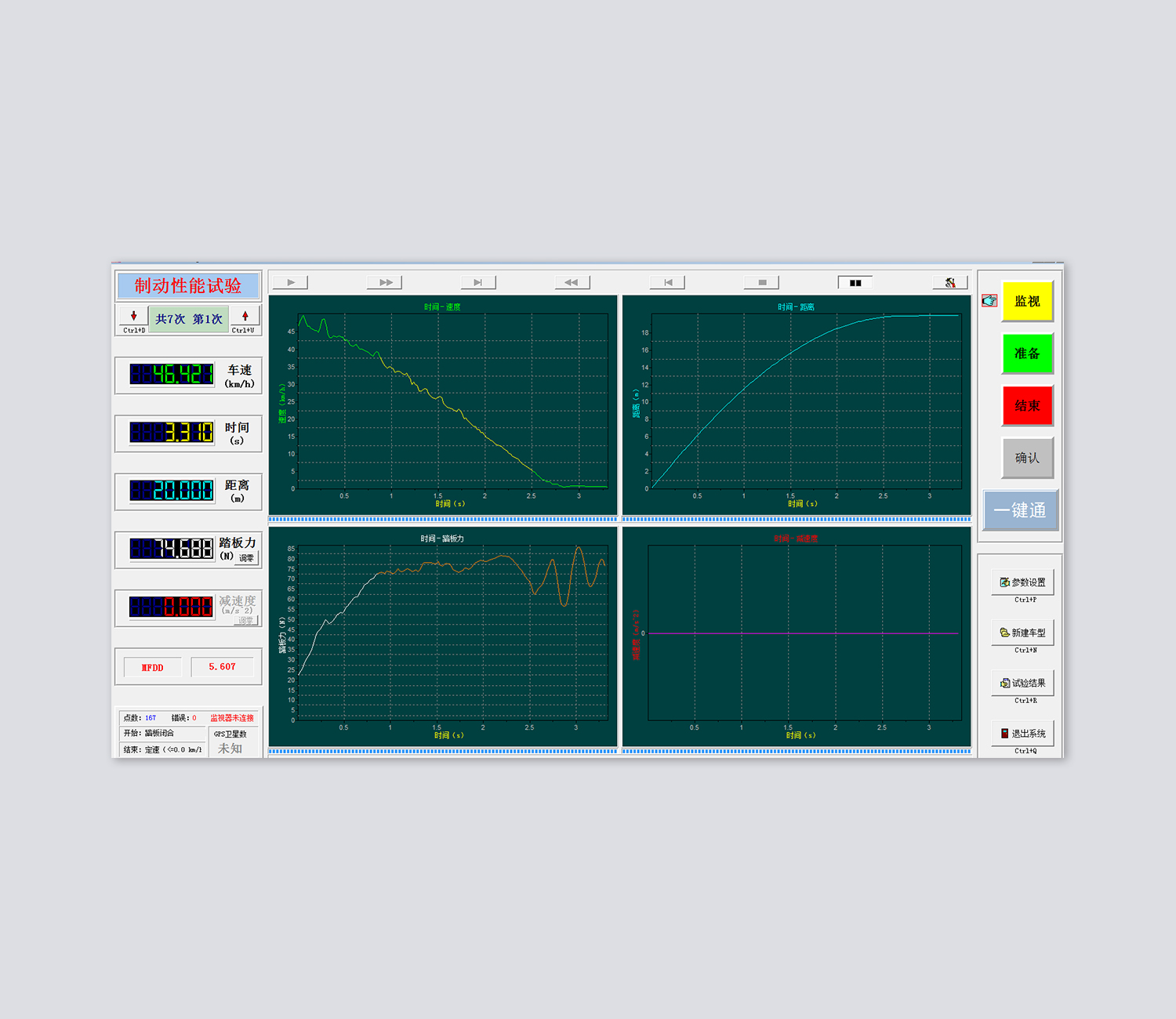

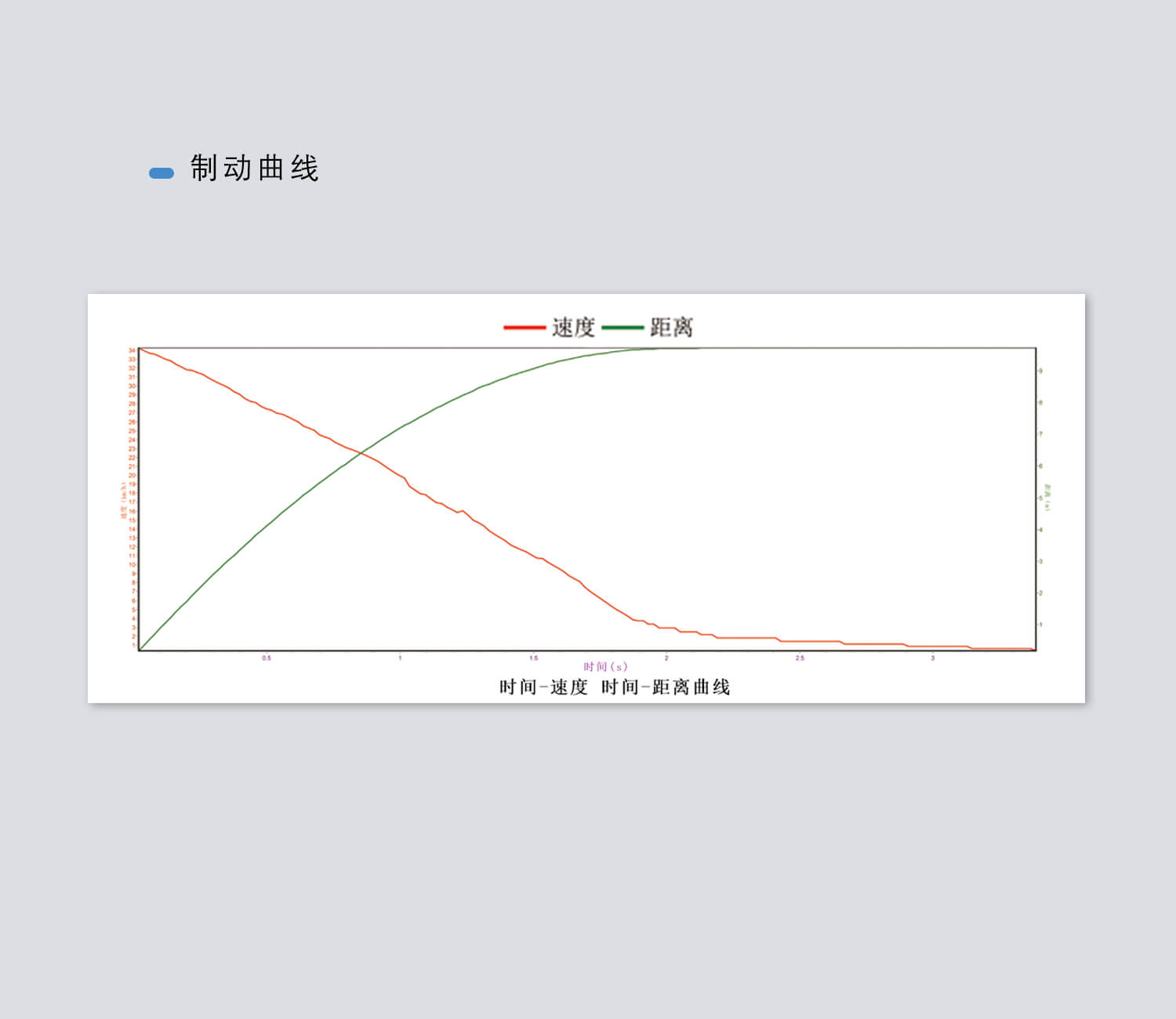

　　制動性測試 GB/T12676-2014
　　滑行測試     GB/T12536-2017
　　車速表校驗    GB/T12548-2016
　　牽引性能測試  GB/T12537-1990

資料下載

動力性/經濟性/制動性能測試系統檢測儀技術指標參數

數據更新頻率	1Hz~100Hz可設置
GPS測速頻率	10Hz，20Hz，100Hz可選（可選配雙天線和RTK功能）
車速	量程：0-400km/h；精度：±0.1 km/h；分辨率：0.01 km/h
時間	量程：無限制；精度：±0.01s；分辨率：1ms
距離	量程：無限制；精度：±0.05%（＜50cm/km）；分辨率：4mm
絕對位置	精度(RMS): ±50cm（DGNSS），±2cm（RTK）
油耗	量程：0.3～120L/h（250L/h）；精度：±0.5%FS
踏板力	量程：1200N；綜合精度：±0.3%FS
踏板位移	量程：800mm；±0.05%FS
制動管路壓力	量程：20MPa（1.6MPa）；±0.25%FS
牽引力	量程：10T；精度：±0.5%FS
供電電源	12VDC（7~30V寬電壓）

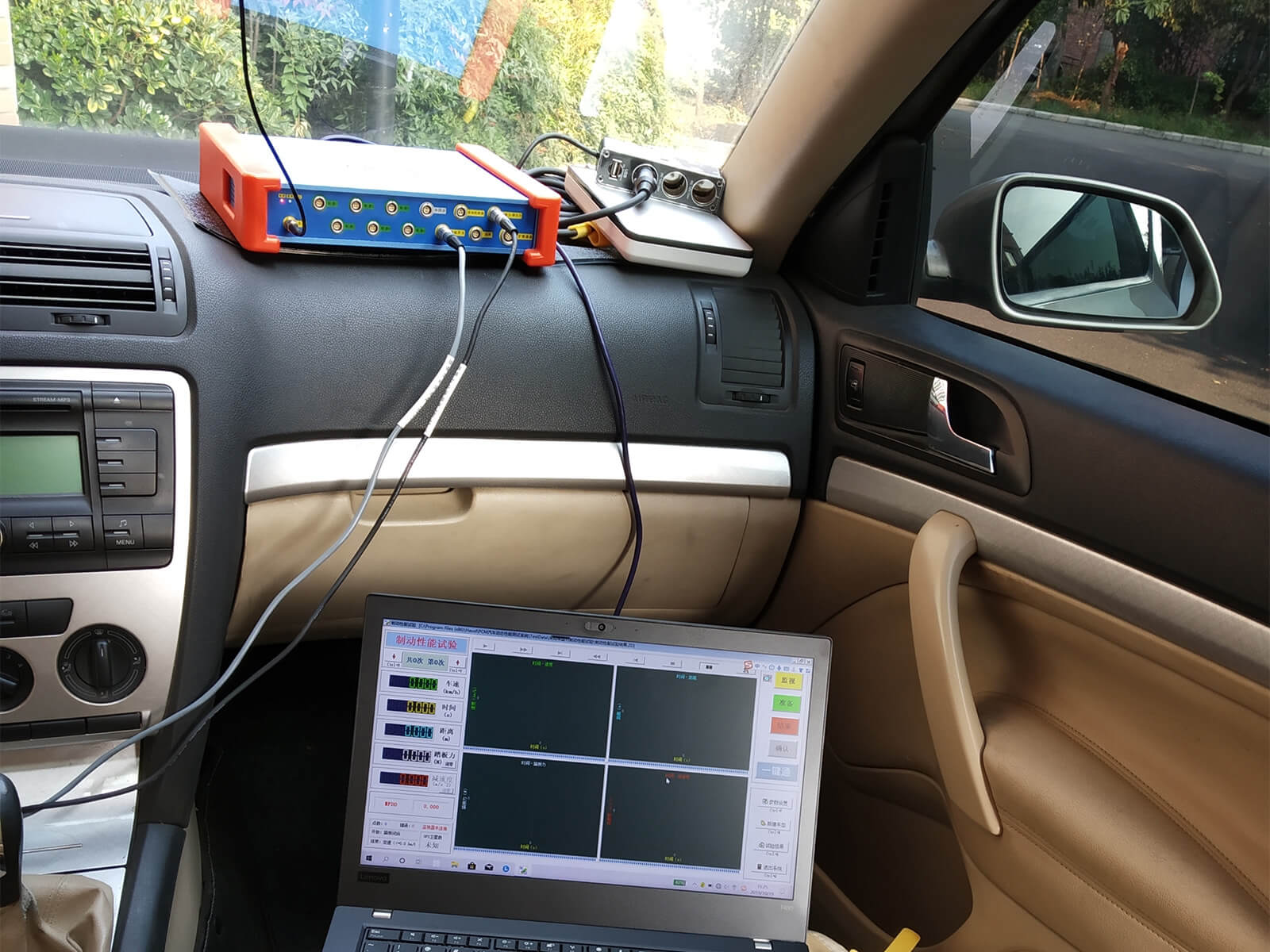

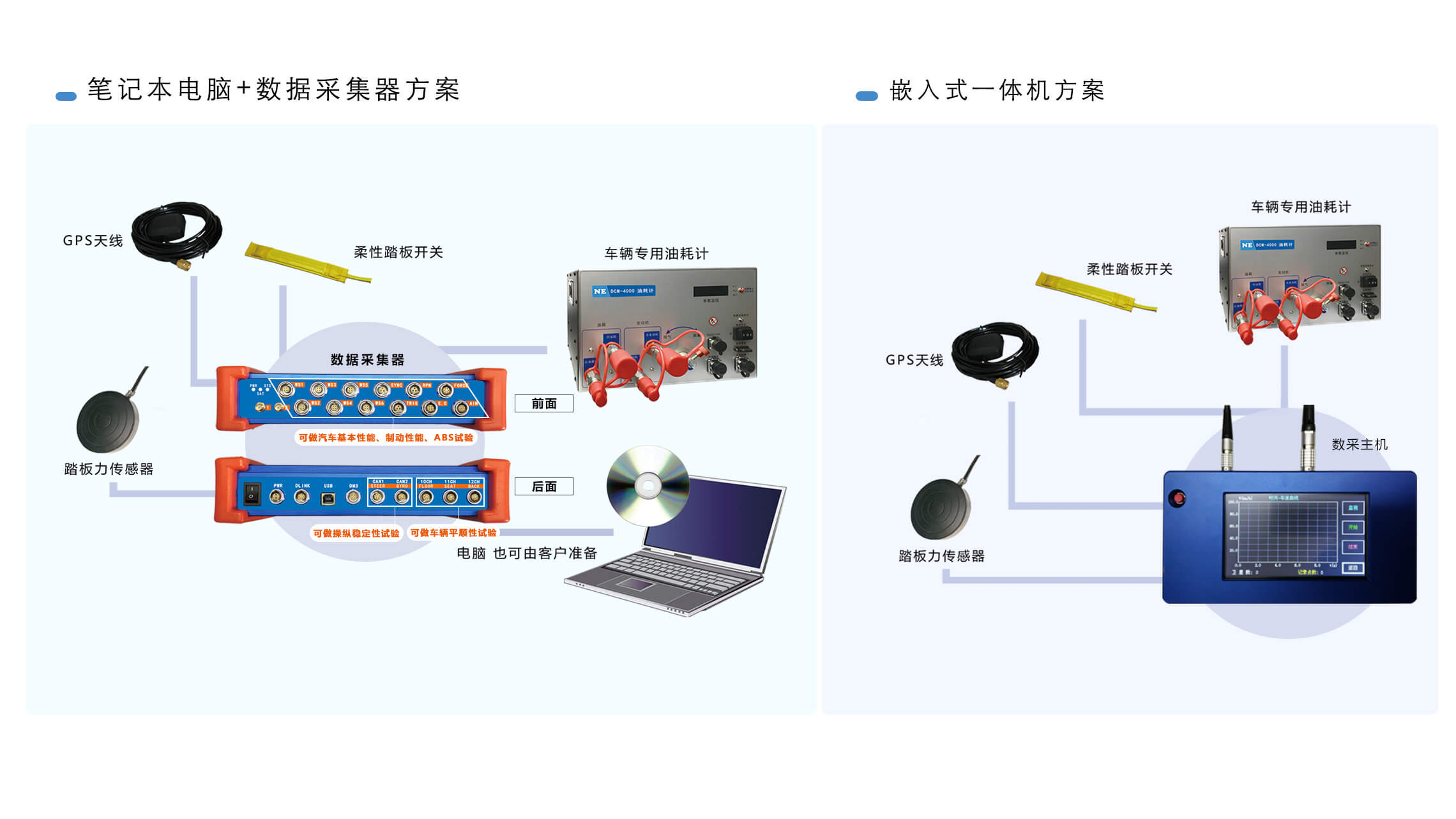

筆記本電腦+數據采集器方案

●數據采集器：PCM-6851A
●筆記本電腦：主流品牌
●駕駛員多參數顯示器：DM-3（選配）
●試驗鋰電池：H32（選配）
●附件：信號線，電源線，GPS天線
●儀器收納箱：NE-BOX6851
●踏板力傳感器：NE-PF1200
●柔性踏板開關：GP101
●手操器：NE-HS1
●油耗計（用戶選擇）
●氣耗計：DCM-8110（選配）
●電耗計：NE-EM620（選配）
●基本性能測試軟件

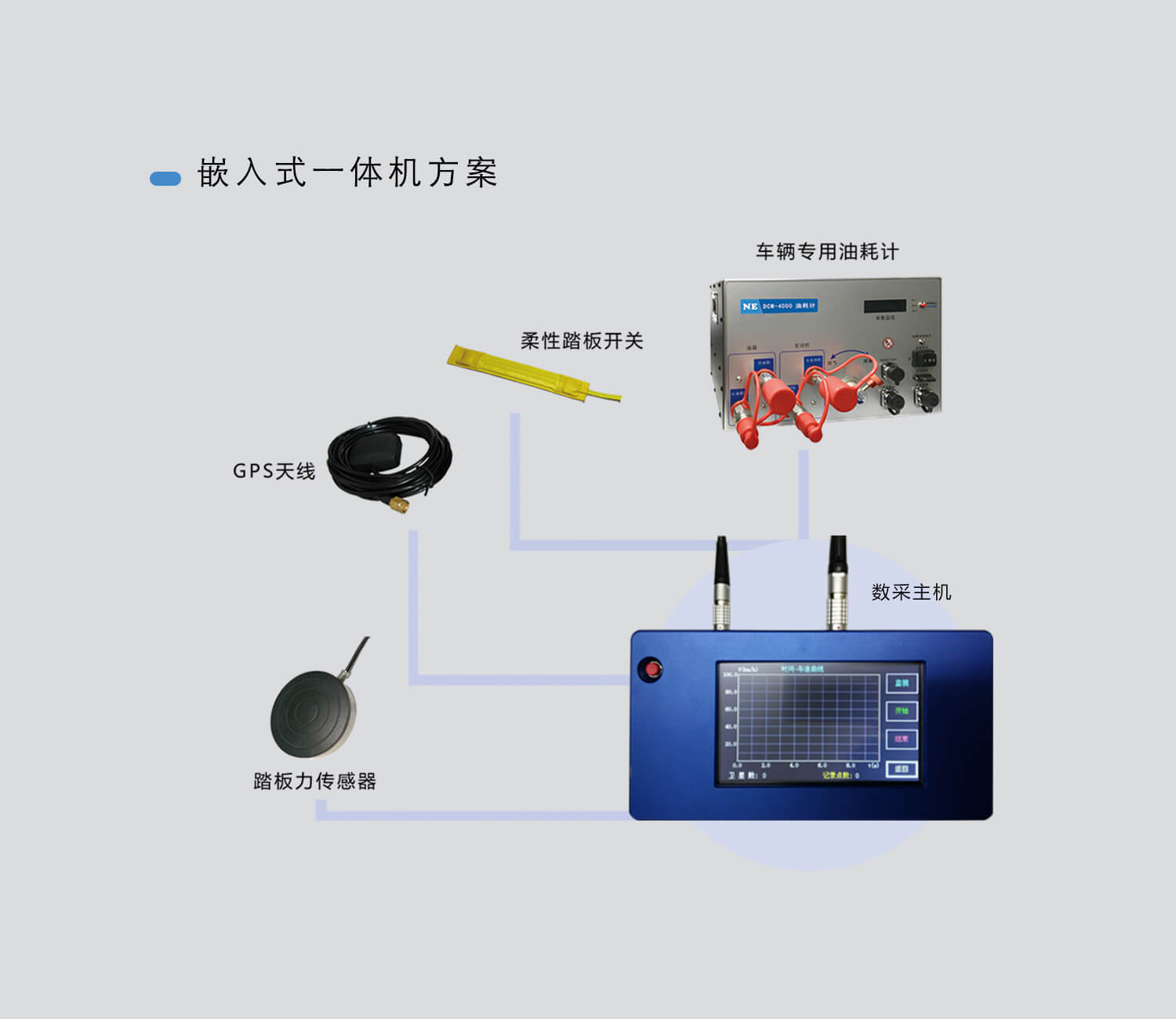

嵌入式一體機方案

●數采主機：VEM-7S
●駕駛員多參數顯示器：DM-3
●踏板力傳感器：NE-PF1200
●柔性踏板開關：GP101
●手操器：NE-HS1
●油耗計
●儀器收納箱
●PC機數據分析軟件
●附件：信號線，電源線，GPS天線
●踏板位移傳感器：MPS-S-800（選配）
●試驗鋰電池：H32（選配）
