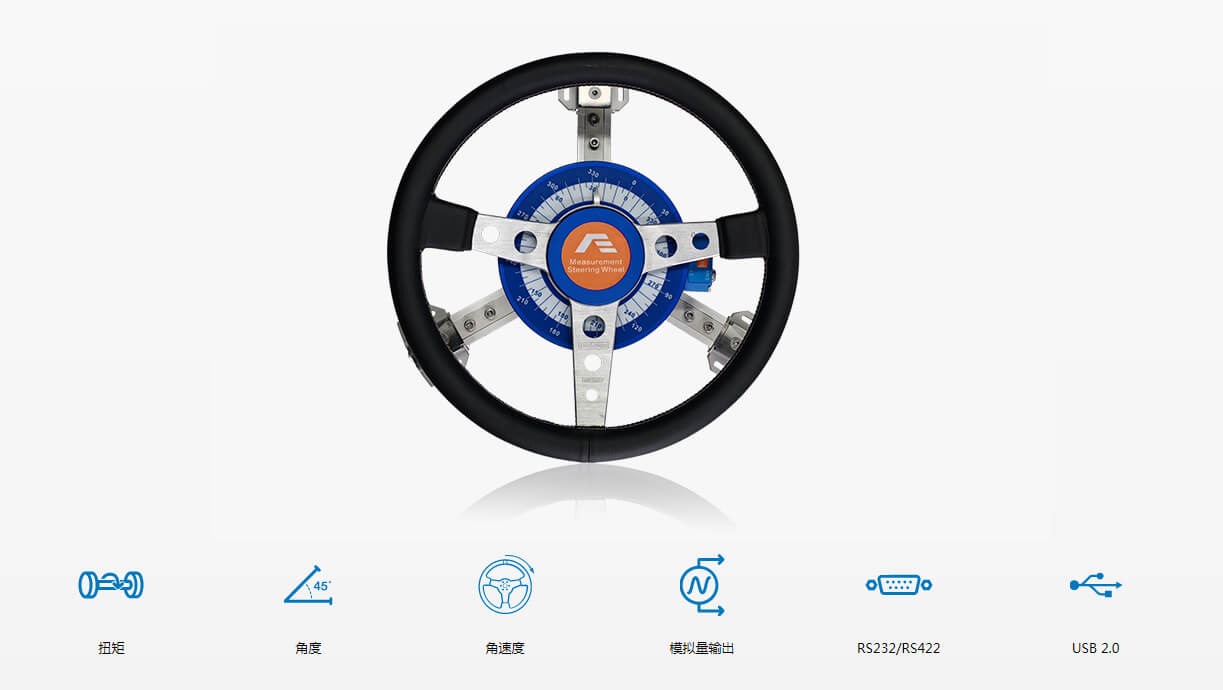

方向盤力矩轉角傳感器

產品特點
技術指標
應用場景

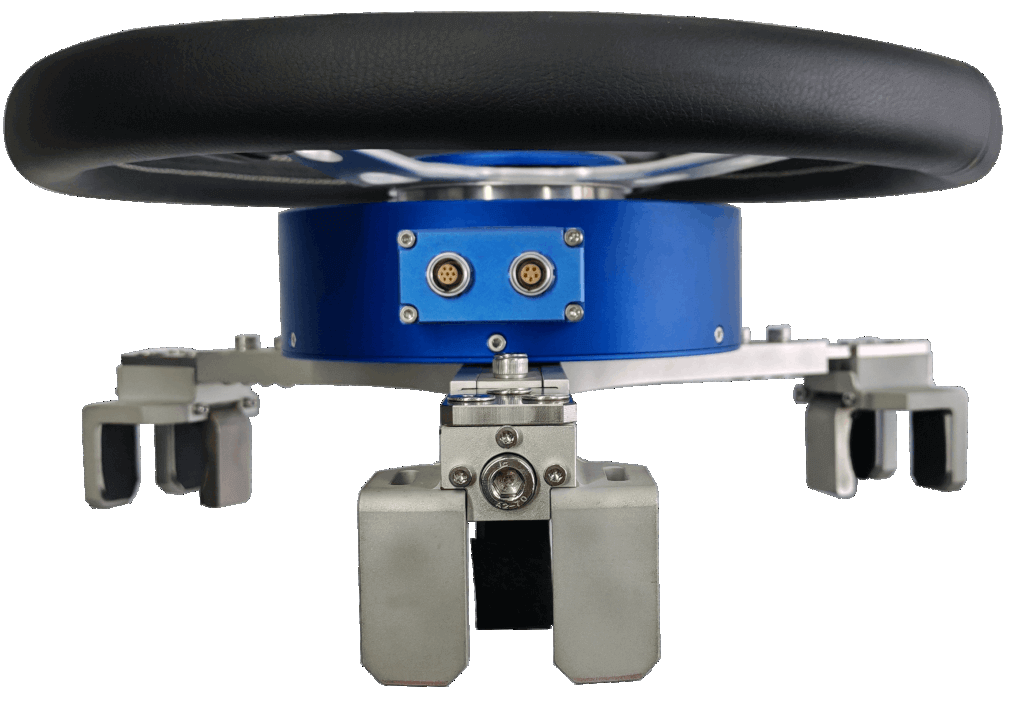

　　方向盤力矩轉角傳感器（也稱測力方向盤）是以高速微處理器為核心的智能化測量儀器，主要用于汽車操縱穩定性試驗、橫向穩定性試驗和汽車的轉向盤轉動參數測量。角度測量采用高精度光電編碼器，無需調零，無轉動圈數限制；轉矩測量采用應變式扭矩傳感器。底部設計了輕量化通用鋁合金轉接適配器，可以快捷安裝在原車方向盤上。
　　主要特點：
　　●具有轉角刻度顯示，方便轉向時確定轉動位置，便于試驗操作
　　●采用高精度光電旋轉編碼器檢測轉向盤轉動角度，無轉動圈數限制
　　●內置應變儀表放大器和精密穩定激勵電壓
　　●雙脈沖信號，具有防抖、辨向功能

　　●通用性強，兼容主流方向盤尺寸，可以使用卡爪安裝在原車方向盤上，無需拆卸原車方向盤

資料下載

	NE-TAV8350	NE-TAV8450
轉向角度測量
量程	無限制（數字輸出）；±1500°（電壓輸出）	無限制（數字輸出）；±1500°（電壓輸出）
分辨率	0.018°	0.018°
精度	0.1°	0.1°
轉向力矩測量
量程	±20~200Nm（用戶指定）	±20~200Nm（用戶指定）
分辨率	0.01Nm	0.01Nm
非線性	±0.3%RO（小量程為±0.15%RO）	±0.3%RO（小量程為±0.15%RO）
滯后	±0.3%RO（小量程為±0.15%RO）	±0.3%RO（小量程為±0.15%RO）
安全過載	120%	120%
轉向角速度測量
量程	±1000°/s	±1000°/s
分辨率	0.018°/s	0.018°/s
精度	0.1°/s	0.1°/s
適配器
卡爪連接	330~430mm	430~530mm
花鍵連接	用戶指定	用戶指定
適應車型	乘用車	商用車
其他
工作電源	9~30VDC，功耗約6W	9~30VDC，功耗約6W
工作環境	溫度：-30~60℃；濕度：10%~90%RH（不結露）	溫度：-30~60℃；濕度：10%~90%RH（不結露）
重量	約3.3kg	約3.6kg
輸出接口	電壓輸出：3CH，±10V；通訊輸出：RS232、RS485、CAN	電壓輸出：3CH，±10V；通訊輸出：RS232、RS485、CAN
