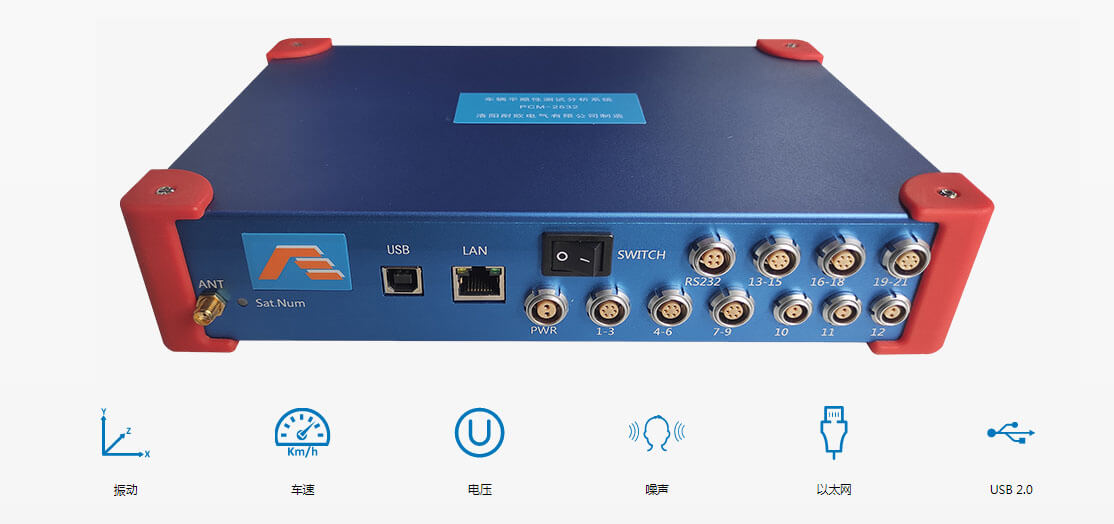

PCM-2532數據采集器
-
概述
-
技術指標
-

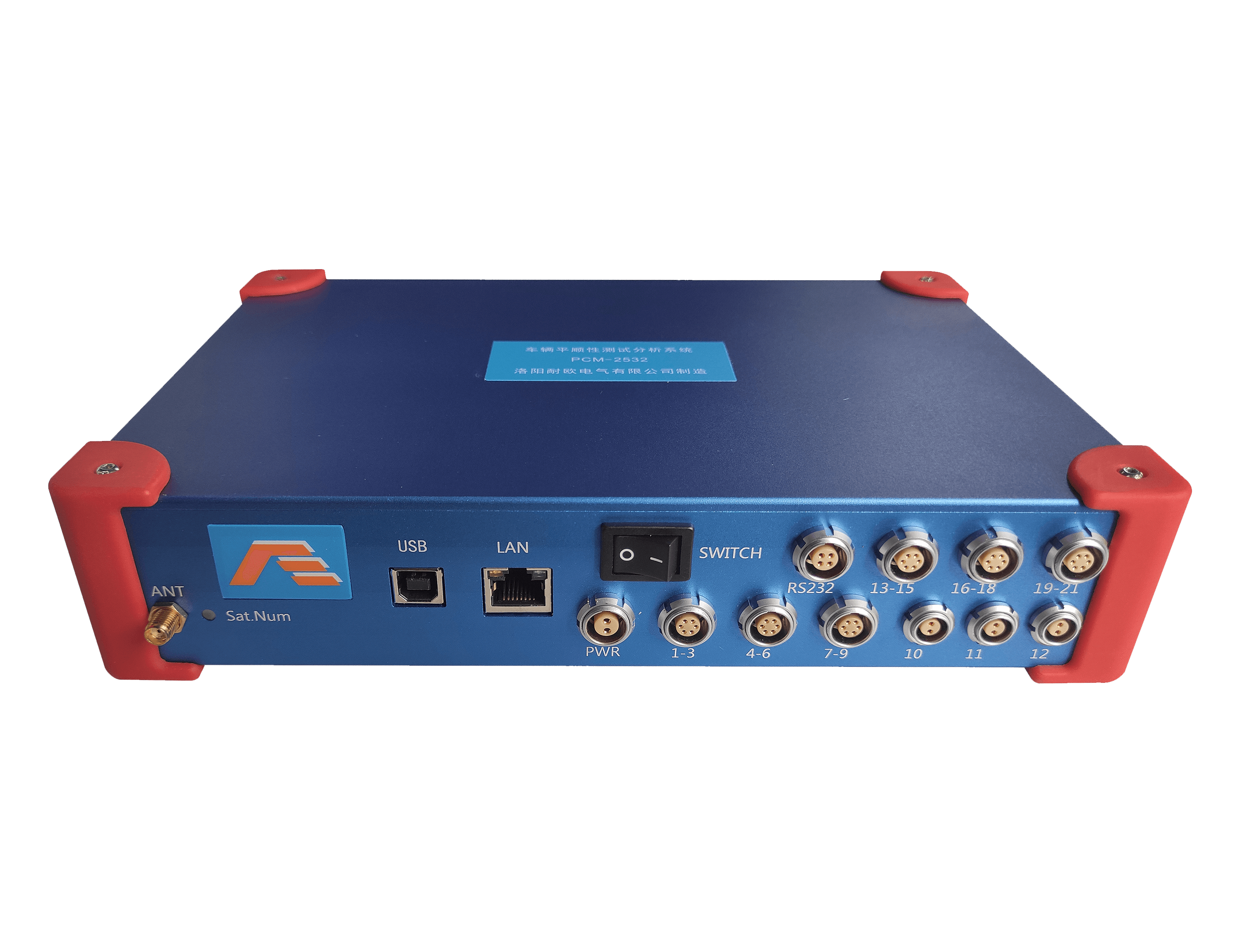

輸入輸出接口
PCM-2532數據采集器主要用于車輛振動信號的測試，尤其適用于車輛行駛平順性測試（隨機輸入和脈沖輸入），符合國標GB4970-2009汽車行駛平順性試驗標準與數據處理標準。也可用于車輛懸架固有頻率測試、阻尼比測試及其它普通振動分析，支持噪聲測試（選配）。
●主要特點
PCM-2532數據采集器內置IEPE測量電路
硬件抗混疊濾波器
PCM-2532數據采集器可配接GPS測速模塊，自動記錄工況車速
內置硬件程控放大器，適用寬范圍的信號變化范圍
可外部擴展多通道、壓力、溫度等信號測量
●測量參數
車速（需選配GPS測速模塊）、振動加速度等。
|
PCM-2532數據采集器技術指標
|
|
總通道數
|
32CH
|
|
AD精度
|
16位（分辨率1/65536）
|
|
采樣頻率
|
250ksps
|
|
程控放大器
|
1、2、4、8共4檔可編程
|
|
偽同步、連續采樣
|
支持
|
|
任意通道觸發模式
|
支持高電平、低電平、上升沿、下降沿觸發，觸發電壓可設
|
|
外觸發
|
支持同步、跟蹤
|
|
通用信號輸入接口
|
22CH，信號范圍±5V，鍍金B(yǎng)NC插座
|
|
傳感器接口
|
9CH，進口插座
|
|
內置硬件抗混疊濾波器
|
9CH，8階巴特沃斯濾波器
|
|
內置ICP傳感器放大器
|
9CH，可直連IEPE振動傳感器或傳聲器
|
|
主機接口
|
USB /網口
|
|
電源輸入
|
12VDC（7~30V寬電壓）
|
|
功耗
|
約12W
|
|
外形尺寸LWH
|
250x165x53mm
|
|
重量
|
約1620g
|
