方向盤轉向力角檢測儀

產品介紹
技術指標
系統配置
應用場景

　　方向盤轉向力角檢測儀也就是轉向特性測試，是以TAV-8X50方向盤力矩轉角傳感器和VEM-5測試記錄儀為核心的智能化測試系統，可完成轉向參數的長時間連續記錄測試、波形顯示和數據在線打印。
　　試驗項目
　　●汽車轉向輕便性測試（GBT6323-2014）
　　●車輛轉向系統力矩、角度測試
　　方向盤轉向力角檢測儀測量參數
　　●車速、時間、距離、方向盤力矩、轉角、角速度等。
　　主要特點
　　●測力方向盤轉向力角檢測儀內置應變放大器和精密激勵電壓
　　●雙脈沖信號，具有防抖功能
　　●采用高對比度的顯示配色方案，便于室外使用
　　●測力方向盤轉向力角檢測儀支持U盤數據記錄，便于采用微機分析數據
　　●測力方向盤轉向力角檢測儀采用優化的操作界面，操作簡單、便捷，適合車載應用
　　●可配接GPS車速傳感器，同時完成車速、距離測量
　　●方向盤轉向力角檢測儀采用旋轉編碼器檢測轉向角，無溫漂，無圈數限制

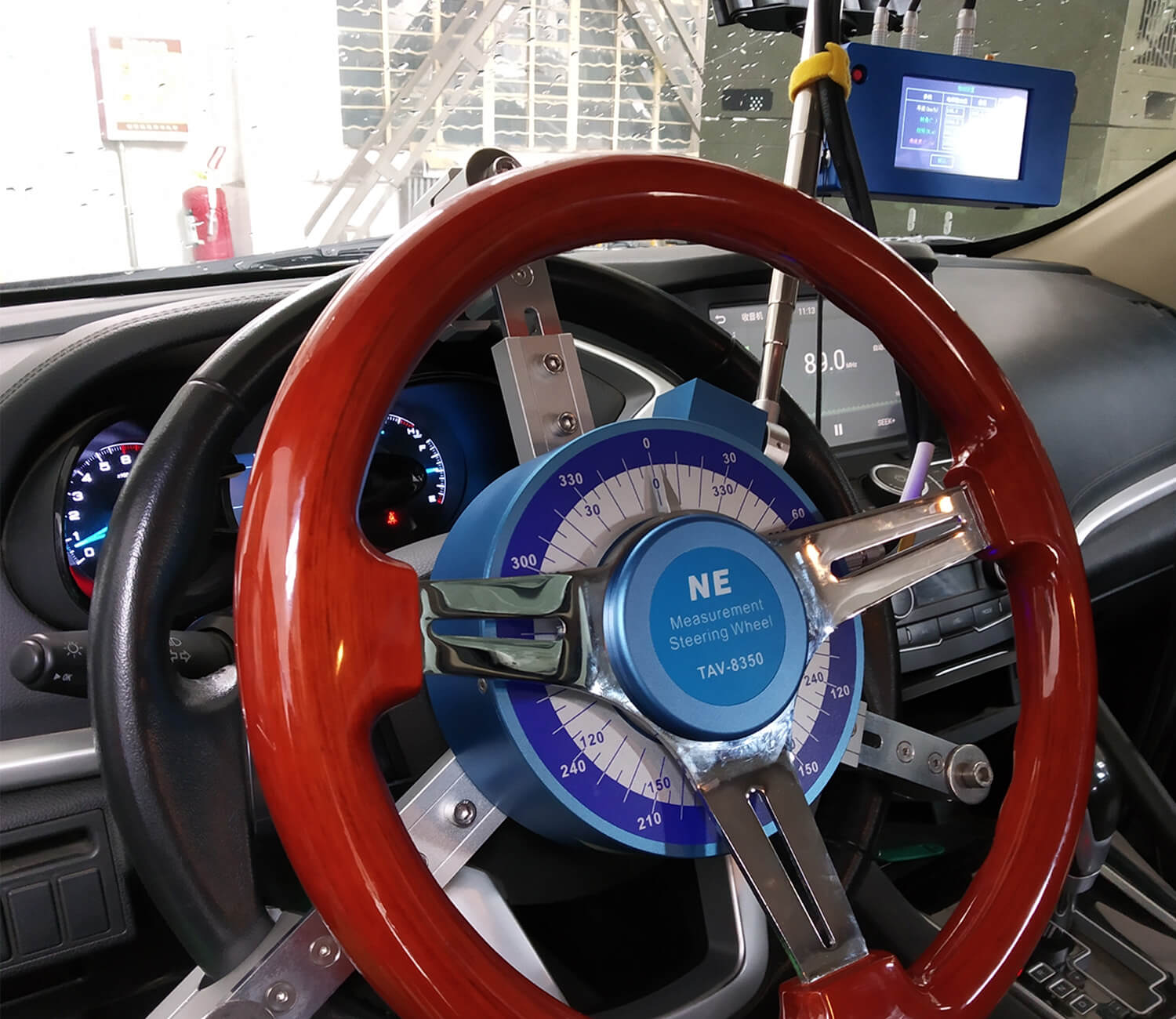

　　●可以花鍵連接或卡爪安裝（無需拆原車方向盤）
　　●采用ARM9微處理器、WinCE操作系統，支持?jǐn)?shù)據顯示、記錄終端、觸屏操作、圖形顯示，操作方便、可靠性高

資料下載

方向盤轉向力角檢測儀技術指標

車速	量程：0-400km/h；精度：±0.1 km/h；分辨率：0.01 km/h
時間	量程：無限制；精度：±0.01s；分辨率：1ms
距離	量程：無限制；精度：±0.05%（＜50cm/km）；分辨率：4mm
數據更新率	1~100Hz
GPS原始更新頻率	20Hz，100Hz選配
轉角	量程：數字量輸出量程無限制，模擬量輸出時，量程±1500° 精度：0.05°；分辨率：0.0125°
轉矩	量程：±20Nm、±50Nm、±100Nm、±150Nm、±200Nm、250Nm（可定制）分辨率：0.01Nm 非線性：±0.3%RO（±150Nm以上為±0.5%RO）滯后：±0.3%RO（±150Nm以上為±0.5%RO）安全過載：120%
角速度	量程：±1000°/s；分辨率 0.025°/s；精度：0.05°/s
適配器	適合直徑330mm-530mm方向盤
輸出接口	通訊輸出：RS232或RS422；電壓輸出：3CH，±10V
工作電壓	9~30VDC

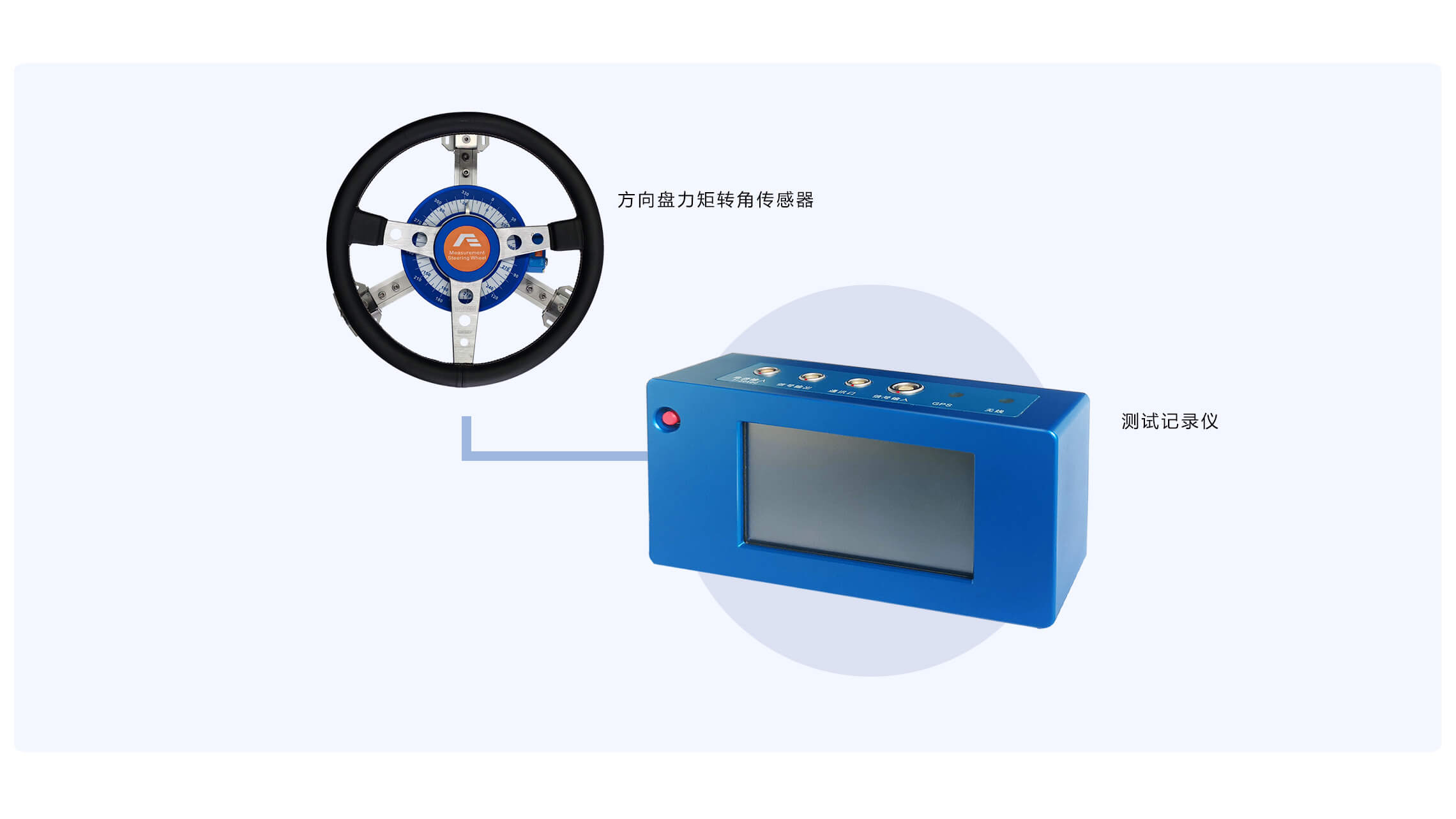

測力方向盤轉向力角檢測儀系統配置

●方向盤力矩轉角傳感器：TAV-8X50
●VEM-5測試記錄儀
●試驗鋰電池：H32（選配）
●附件：信號線，電源線，GPS天線
●儀器收納箱：NE-BOX8350
●可伸縮適配器
●角度基準桿
