胎壓監測系統

概述
技術指標
系統配置

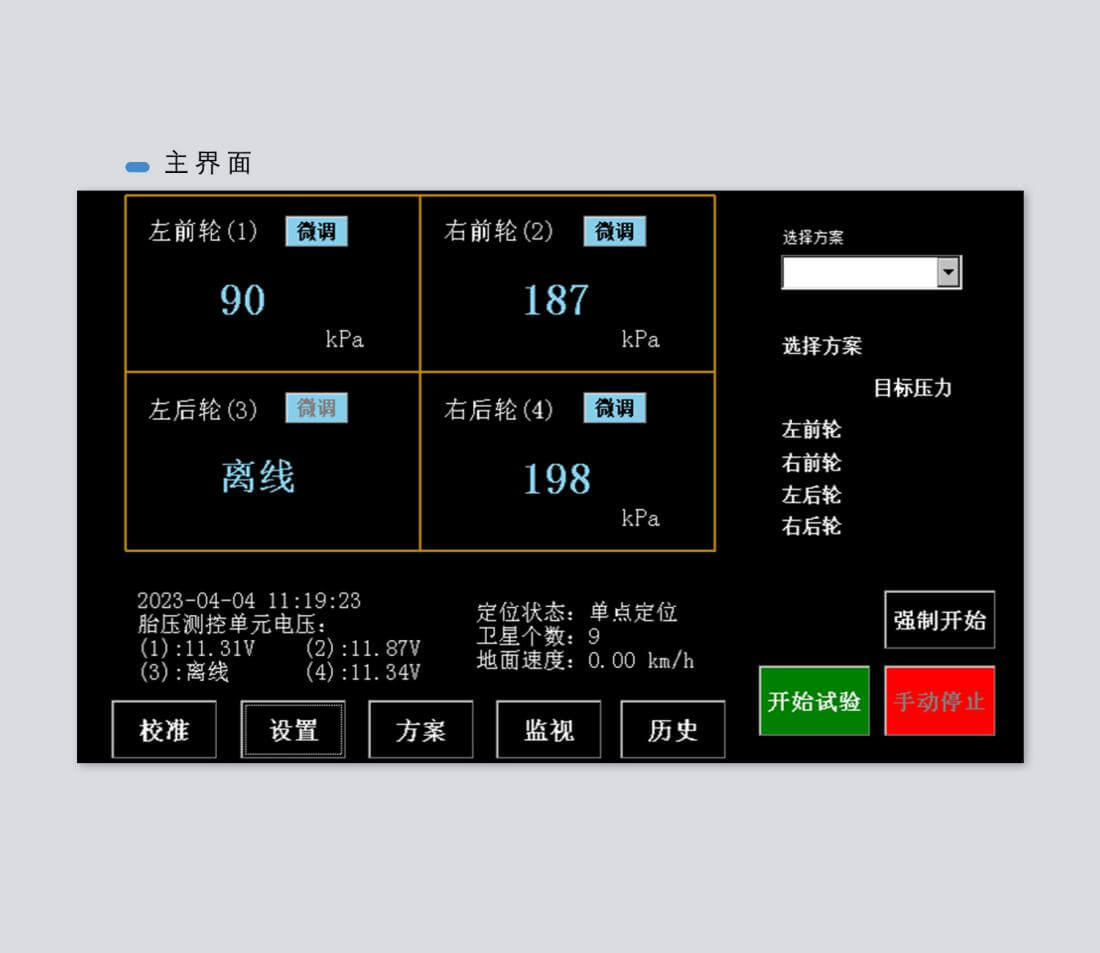

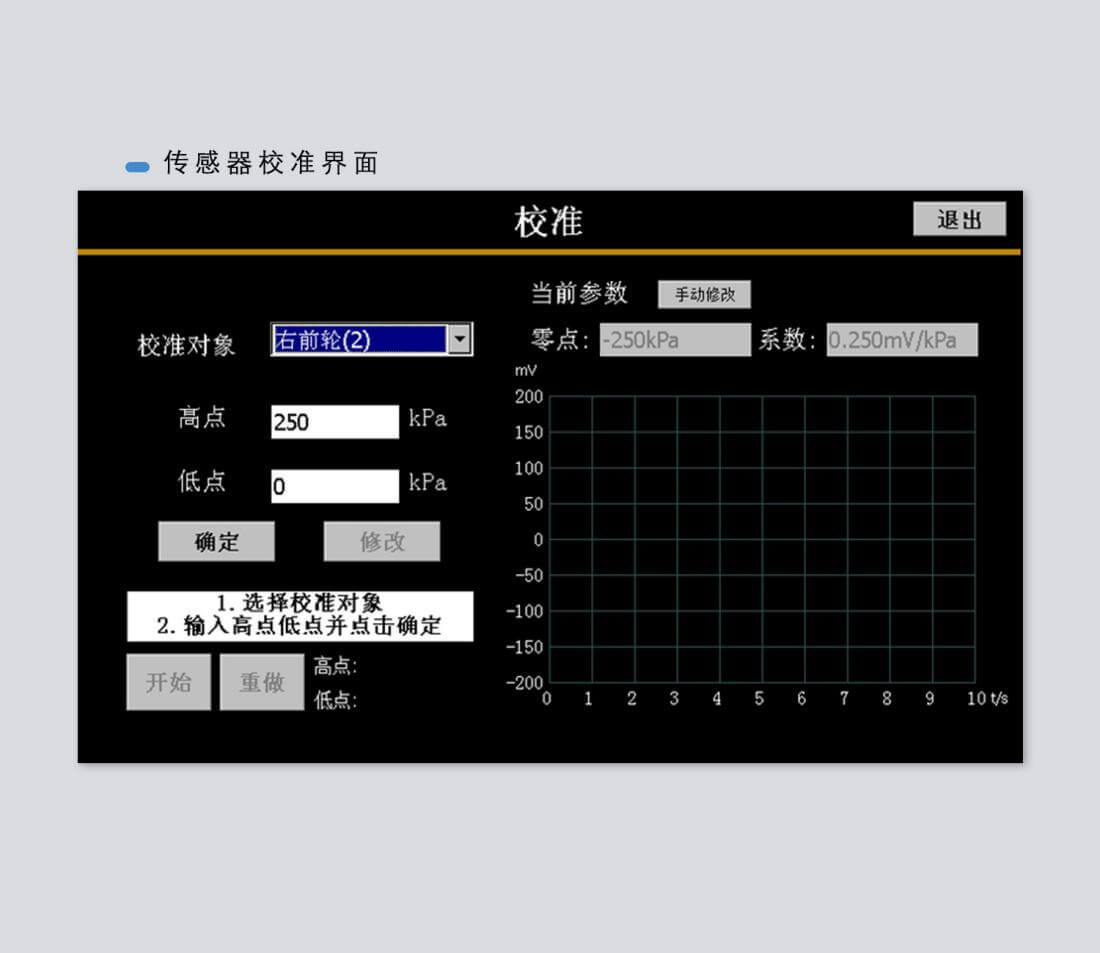

測試軟件

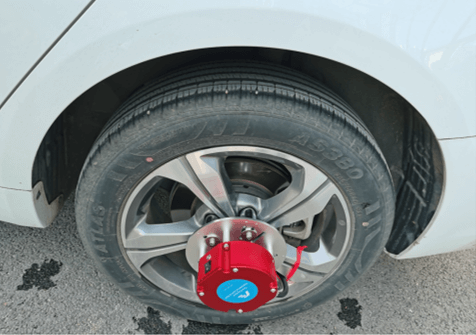

應用場景

主要用于汽車TPMS試驗時，對輪胎氣壓進行調節和監控，設備功能、量程和精度滿足GB26149-2017《乘用車輪胎氣壓監測系統的性能要求和試驗方法》JT/T 1178.2-2019 附錄B和JT/T1429-2022《營運車輛輪胎氣壓監測系統技術要求和試驗方法》的規定。

滿足試驗項目：

GB26149-2017《乘用車輪胎氣壓監測系統的性能要求和試驗方法》；

JT/T1429-2022《營運車輛輪胎氣壓監測系統技術要求和試驗方法》5.2.3單個輪胎欠壓報警試驗和5.2.4多個輪胎欠壓報警試驗；

JTT 1178.2-2019 《營運貨車安全技術條件第2部分：牽引車輛與掛車》附錄B1.3輪胎欠壓報警試驗和附錄B1.4輪胎過壓報警試驗。

胎壓監測系統技術指標參數

車速與時間

車速測量量程	0.3~400km/h
車速測量精度	±0.1km/h
時間測量量程	0-800s
時間測量精度	±0.01s

測控單元

目標壓力值	100～300kPa可設置
壓力微調范圍	1～3kPa
壓力傳感器量程	0～1MPa
壓力傳感器精度	±3kPa
無線模塊	內置從機無線數傳模塊，信道可設置

無線數傳模塊

基帶頻率	2.4GHz
通訊距離	半徑50m
通訊接口	1通道RS232，波特率默認115200（可選擇57600,38400，19200，9600,4800,2400）； 1通道CAN，通訊速率125K，250K，500K，1M可設置；天線接口：SMA；
顯示方式	0.91英寸OLED
狀態指示	3個LED（電源、數據發送、數據接收）

駕駛員多參數顯示器

顯示屏	高對比度，高亮度，5英寸，分辨率: 800x480像素
安裝方式	進口吸盤
設備供電	12VDC（9-36V寬電壓）

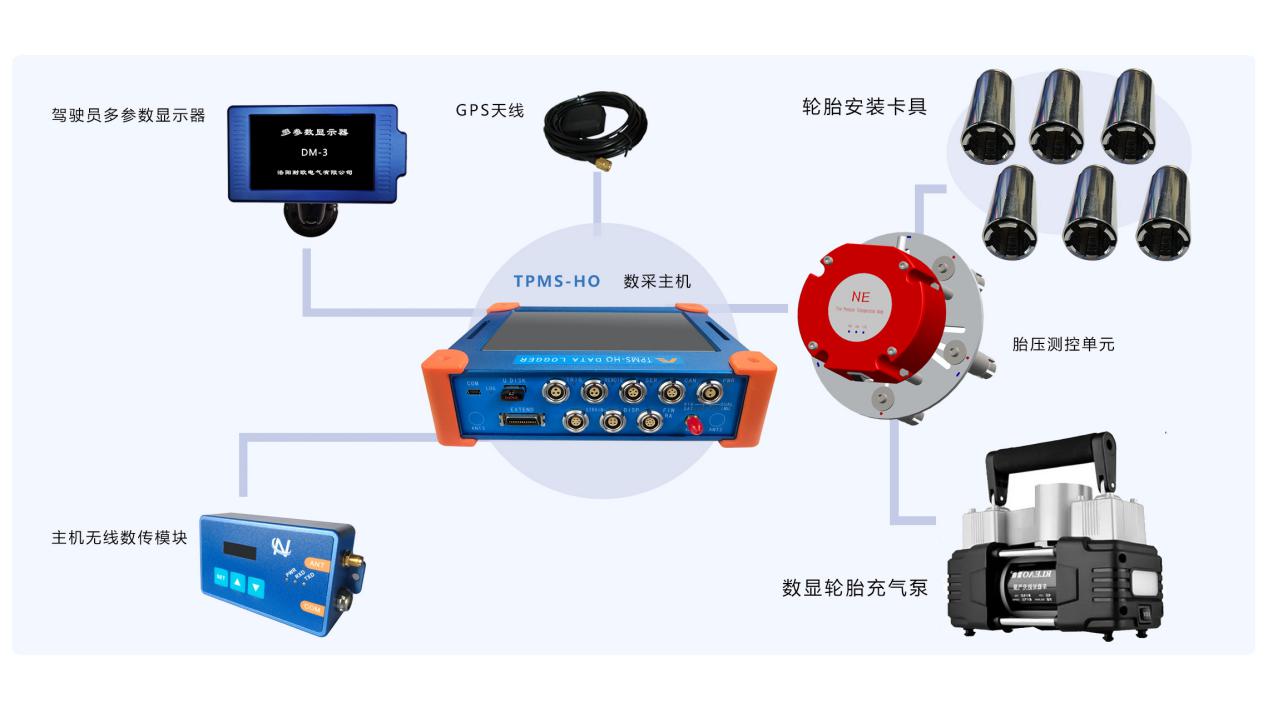

胎壓監測系統配置

●胎壓監測系統配置

●測試主機TPMS-HO

●胎壓測控單元TPMS-RTU 4個

●主機無線數傳模塊NE-RA2G4

●輪邊安裝適配器ADP-19/6 4套

●駕駛員多參數顯示器DM-3

●數顯輪胎充氣泵RLEAO
