VEM-1178車輛性能測試儀

概述
技術指標

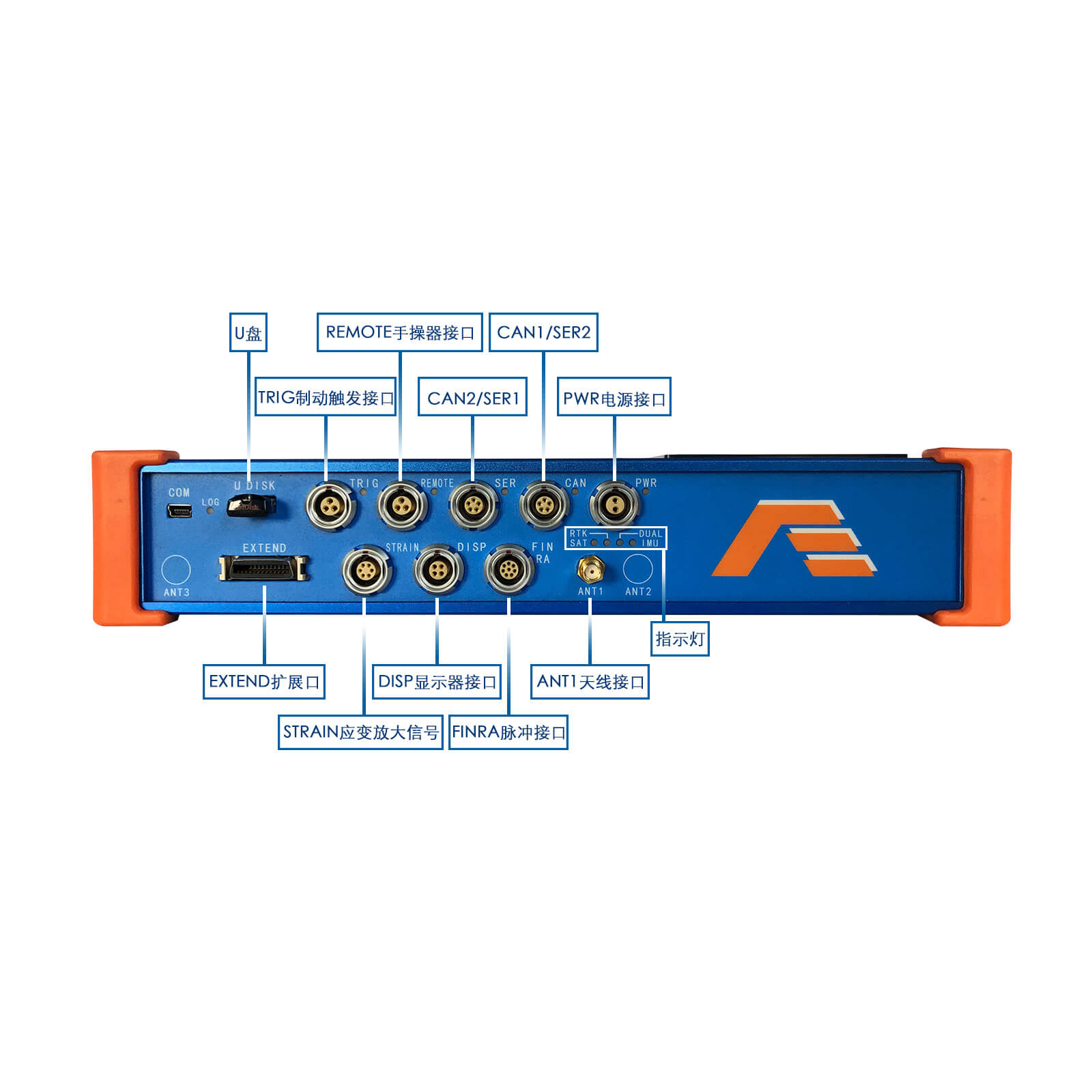

輸入輸出接口

　　VEM-1178車輛性能測試儀試驗設備是針對JT/T1178營運貨車安全技術條件開發的一款測試儀器，該儀器集數據采集、處理分析、觸摸顯示為一體，具有操作簡單，數據處理方便快捷，結構緊湊、便于攜帶等優點?？砂凑諊?guó)標要求完成以下試驗：
　　（1）JTT1178.1-2018指定的穩態圓周試驗、穩態回轉試驗和蛇形試驗；
　?。?）JTT1178.2-2018指定的穩態圓周、穩態回轉、蛇形、最大擺幅和后部放大系數測試。
　　●主要特點
　　VEM-1178車輛性能測試儀原始數據U盤存儲
　　7英寸工業觸摸屏操作，試驗過程無需電腦
　　試驗開始和結束具有聲音提示功能
　　車速測試，GPS更新率可選20Hz或100Hz
　　試驗結束后現場實時進行數據處理
　　試驗結果現場自動打印或事后打?。ㄟx配微型打印機）
　　PC機軟件支持導入原始數據進行分析，生成試驗報告
　　試驗過程自動條件觸發和結束，支持手操器操作
　　蛇形試驗，支持手動觸發和自動觸發（選配觸發器），試驗快捷高效
　　●測量參數
　　VEM-1178車輛性能測試儀可測量車速、側向加速度、前進加速度、橫擺角速度、車身側傾角、車身俯仰角、轉向盤轉角、轉向盤力矩、距離、油耗、MFDD、踏板力、牽引力、發動機轉速等。

資料下載

	VEM-1178車輛性能測試儀技術指標
車速	量程：0-400km/h；精度：±0.1 km/h；分辨率：0.01 km/h
時間	量程：無限制；精度：±0.01s；分辨率：1ms
距離	量程：無限制；精度：±0.05%（＜50cm/km）；分辨率：4mm
數據更新率	1~100Hz
GPS原始更新頻率	20Hz/100Hz
模擬量輸入	4CH，24位精度，6級程控放大器，輸入電壓±50V
車速通道	1CH，內置高精度測量級GPS/BD測速模塊
CAN/OBD	2CH，可直接連接車輛CAN接口，獲取車輛參數
測頻/計數通道	2CH，內置供電，支持單脈沖和正交雙脈沖輸入
數字觸發	2CH，可連接制動觸發開關和手操器
RS232	2CH，可同時連接兩個陀螺儀完成橫向穩定性測試
無線觸發模塊	1CH，主頻433MHz，支持蛇形試驗4位置自動觸發
微打（選配）	打印紙款50mm
電源輸入	12VDC（7~30V寬電壓）
功耗	約12W
外形尺寸LWH	227x150x50mm, 301x150x50mm（內置打印機）
重量	約1990g
