方向盤轉向力角檢測儀是一種在汽車整車性能檢測中,檢測汽車轉向盤操縱力及轉動角度的儀器,更加智能化的儀器系統還能完成檢測參數的長時間連續記錄、波形顯示及數據在線打印,為了方便客戶使用,這里耐歐小編為大家整理了方向盤轉向力角檢測儀使用方法與一般技術要求,以供大家參考。
方向盤轉向力角檢測儀使用方法

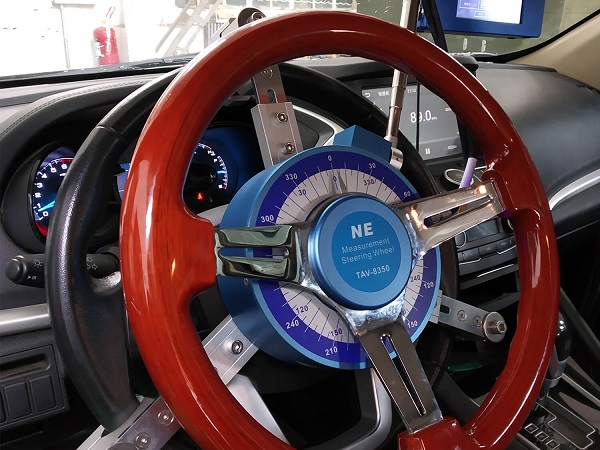

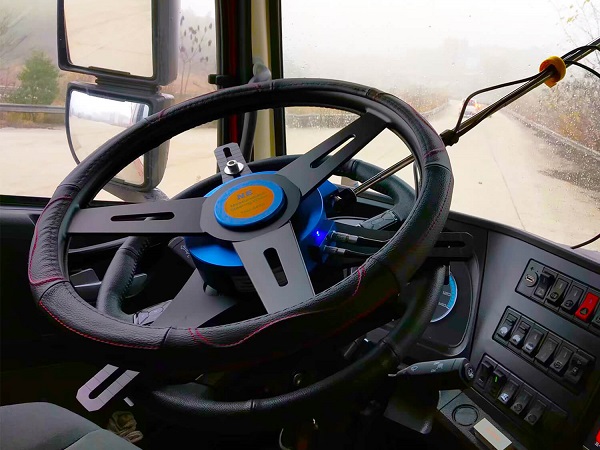

在進行檢測前將方向盤轉向力角檢測儀可靠地安裝在被測車輛的方向盤上,安裝應保證三個固定腳長度一致,并將鎖緊螺栓扭緊,然后開始進行檢測:
1、打開電源開關,接通電源,在開始新測試前,應按一下“清除”鍵,將上一次測試的上限值以及用戶存儲值清除掉,以免影響新的測試,然后儀器即開始對方向盤的轉矩值和轉角值進行實時檢測。
2、在測試狀態按“翻頁”鍵,則方向盤轉矩將在顯示扭矩(單位:N.m)和力值(單位:N)之間切換。(這里的力值是由扭矩值和被測方向盤的直徑計算得到的。)
3、按動面板上的“峰值”鍵儀器將停止測試,屏幕顯示本次測試過程中的轉矩和轉角上限值,此時可以按動“翻頁”鍵,可繼續查看其他的存儲值,存儲數據依次為轉矩上限值和相應的轉角值、轉角上限值時的轉矩值和轉角上限值,以及十組用戶存儲值。此時可以按動“發送”鍵,將當前顯示值發往測試記錄儀。
4、再次按動面板上的“峰值”鍵,儀器將退出峰值顯示狀態,繼續進行正常測試。
5、在測試過程中,可以隨時按動“保存”鍵,將當前的測試值存儲起來,總共可以存儲10組測試數據。
6、在測試過程中,可以隨時按動“發送”鍵,將測試結果發往測試記錄儀。
方向盤轉向力角檢測儀一般技術要求
1、方向盤轉向力角檢測儀應有清晰的銘牌和標志。
2、數顯儀表顯示時,顯示正確、清晰,示值保留時間不少于8秒。配有打印裝置時,打印值與顯示值應一致,量值應有單位符號。
3、電氣部分應工作可靠,機械部分不應有松動現象。
4、調校都分應有效可調。
5、轉向力零點漂移不大于2d。
6、轉向力閾不大于2d。
7、轉向力示值允許誤差:±2%F.S。
8、轉向力示值變動性要求:±2%F.S。
9、指針式儀器的轉向角示值允許誤差:±5°。
10、數顯式儀器的轉向角示值允許誤差:±3°。
以上就是耐歐小編為大家整理的方向盤轉向力角檢測儀使用方法與一般技術要求,希望能對大家有所幫助。洛陽耐歐電氣有限公司作為一家整車性能測試系統的研發、生產、銷售企業,設計生產的方向盤轉向力角檢測儀完全滿足相關規定要求,可選配試驗用鋰電池,檢測精度高、誤差范圍小,如有需要可以在我們的網站留言,或者撥打客服電話進行詳細咨詢。
